ER-Modell » Überführung in das relationale Modell » Aufgaben
(entnommen aus „Informatik 2, Schöningh“, S. 331, Nr. 1)
-

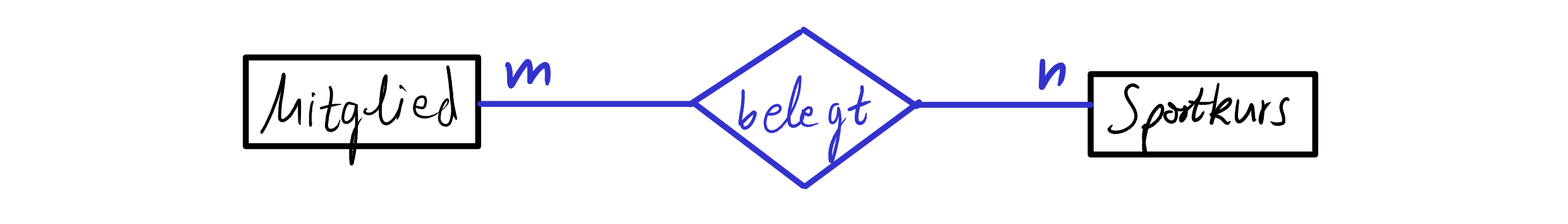

Finden Sie für jeden Entitätstyp geeignete Attribute. Markieren Sie Primärschlüssel.
-
Überführen Sie das ER-Modell in ein relationales Modell.
-
Geben Sie Beispieldatensätze für die entstehenden Tabellen an.
-
a)
-

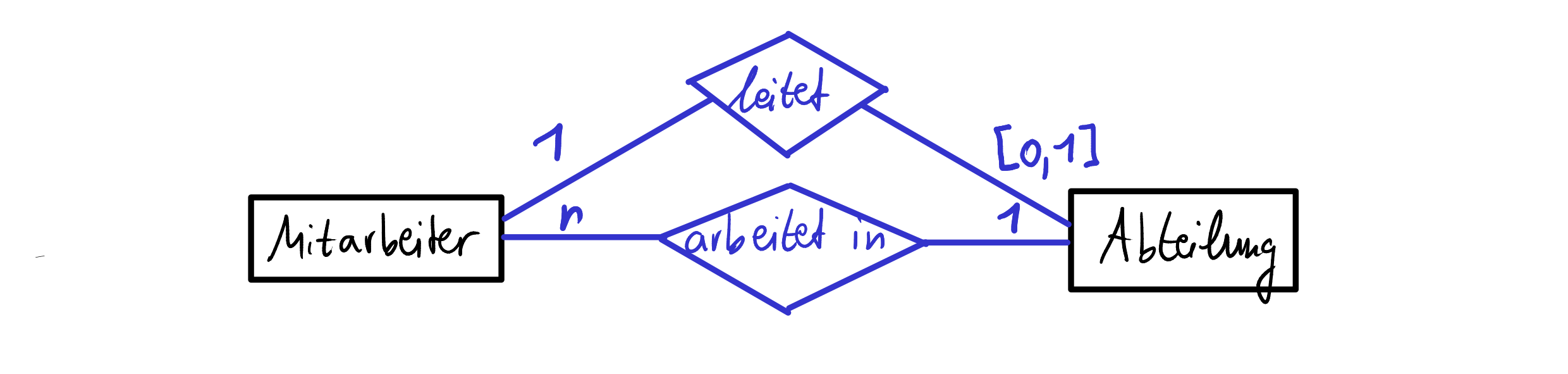

b)
-
c)
(Beispieldatensätze fehlen noch)
-

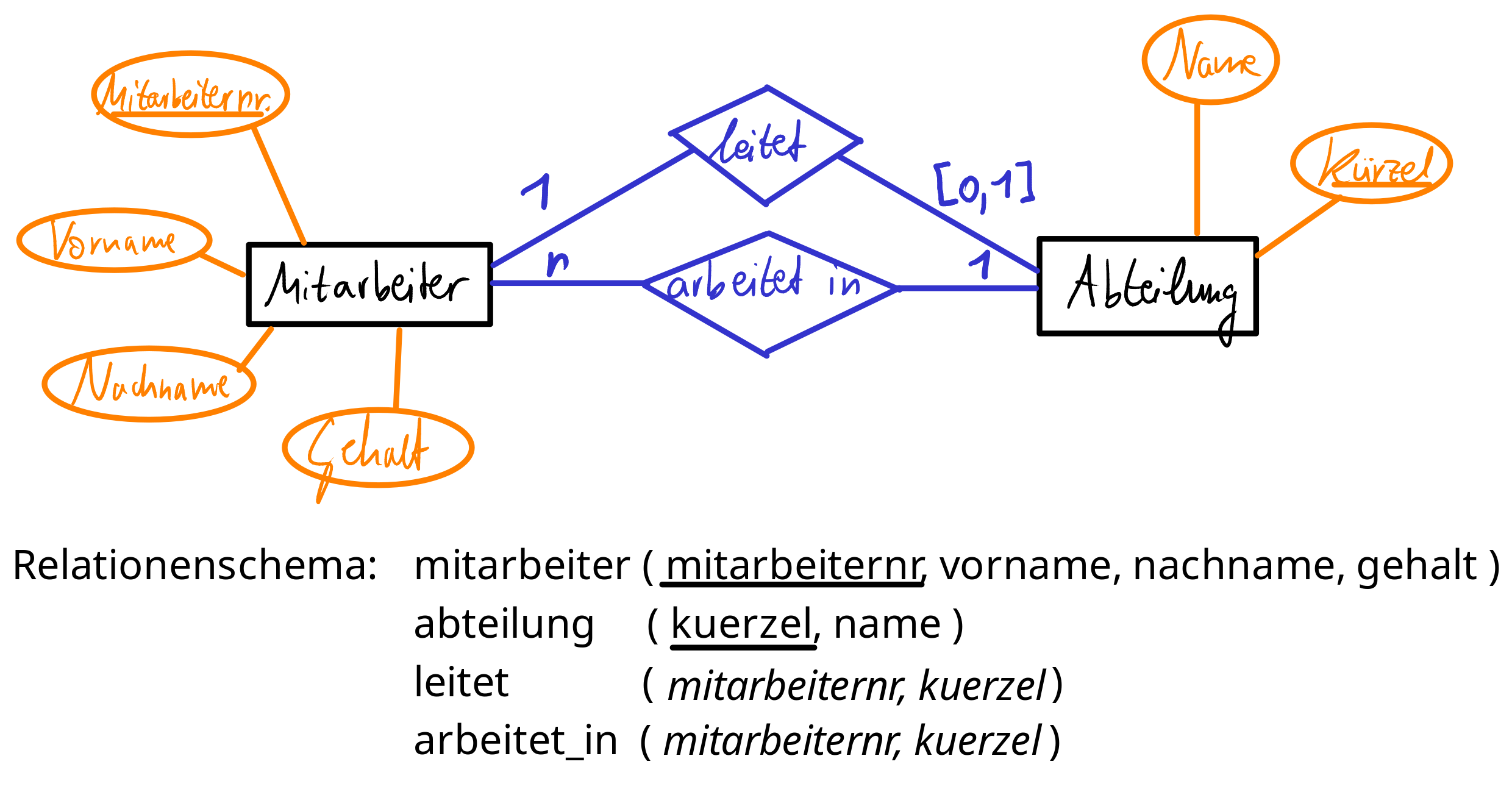

a)
-

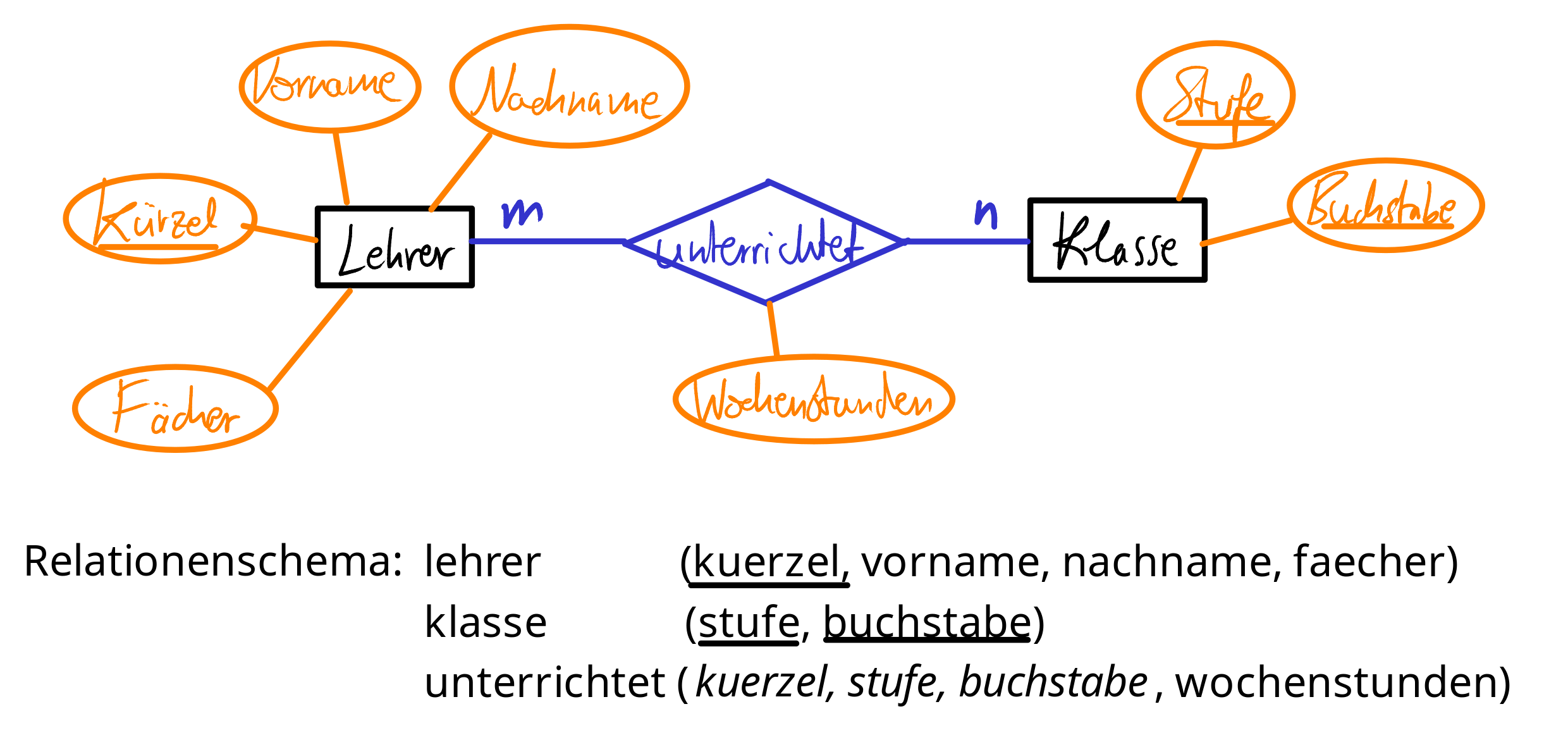

b)
-
c)

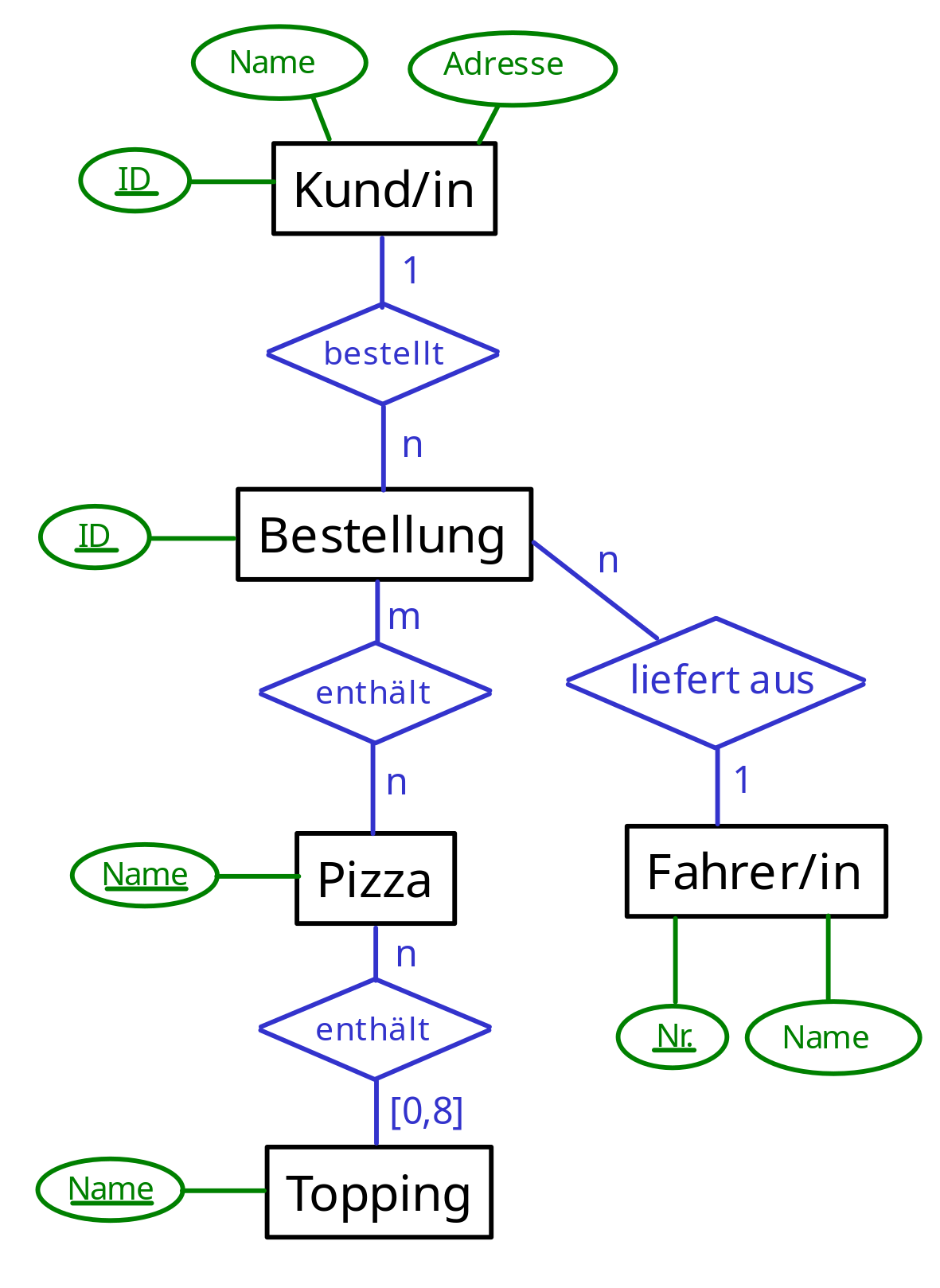

Überführe das ER-Modell in ein relationales Modell. Alle im ER-Modell vermerkten Daten, und auch nur diese, sollen in den Tabellen des relationalen Modells enthalten sein.
Das ER-Modell wurde ergänzt. Ergänze entsprechend dein relationales Modell.

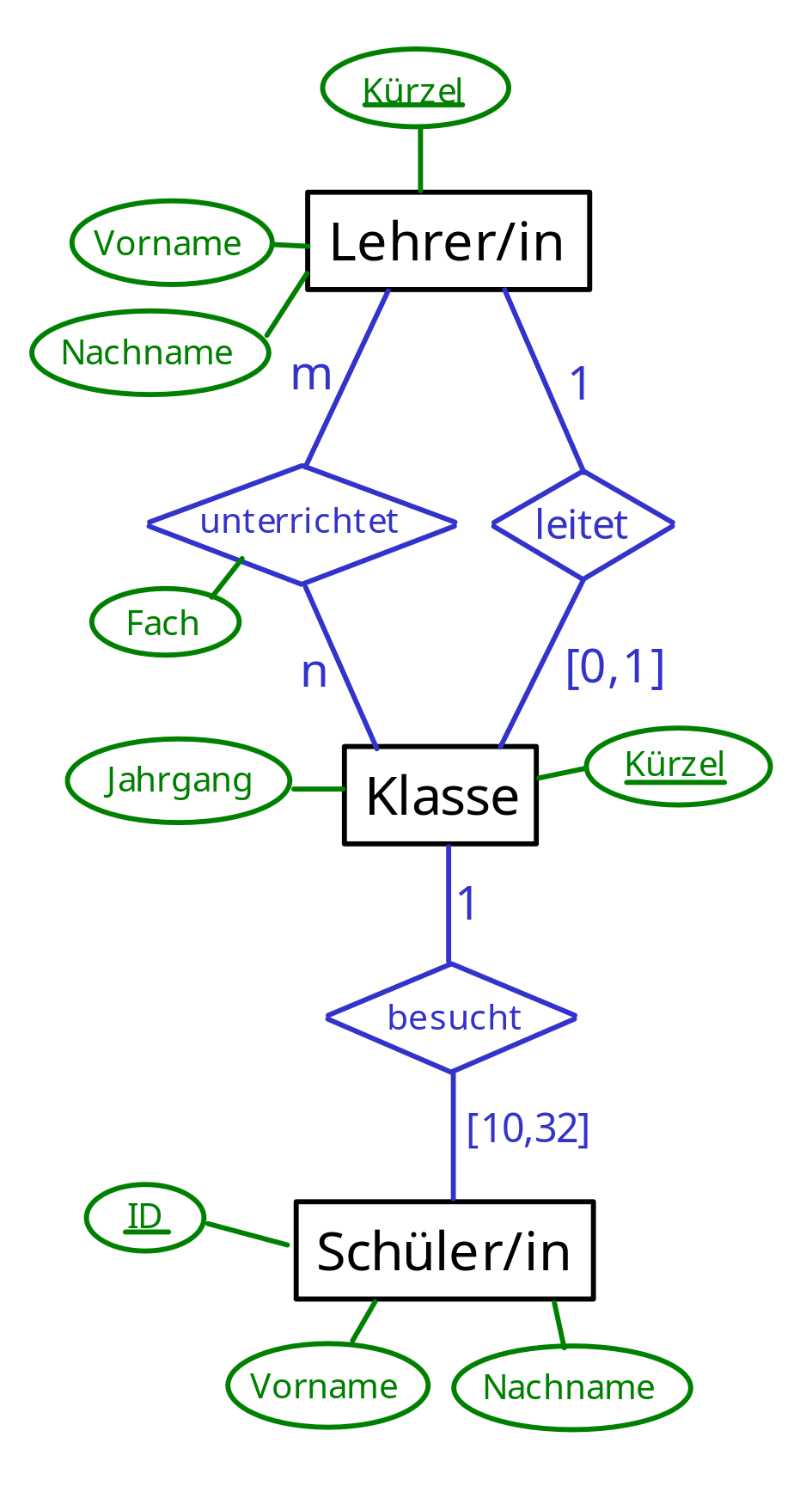

Überführe das ER-Modell in ein relationales Modell. Alle im ER-Modell vermerkten Daten, und auch nur diese, sollen in den Tabellen des relationalen Modells enthalten sein.
Das ER-Modell wurde ergänzt. Ergänze entsprechend dein relationales Modell.
Überführe das ER-Modell in ein relationales Modell. Alle im ER-Modell vermerkten Daten, und auch nur diese, sollen in den Tabellen des relationalen Modells enthalten sein.
Das ER-Modell wurde ergänzt. Ergänze entsprechend dein relationales Modell.

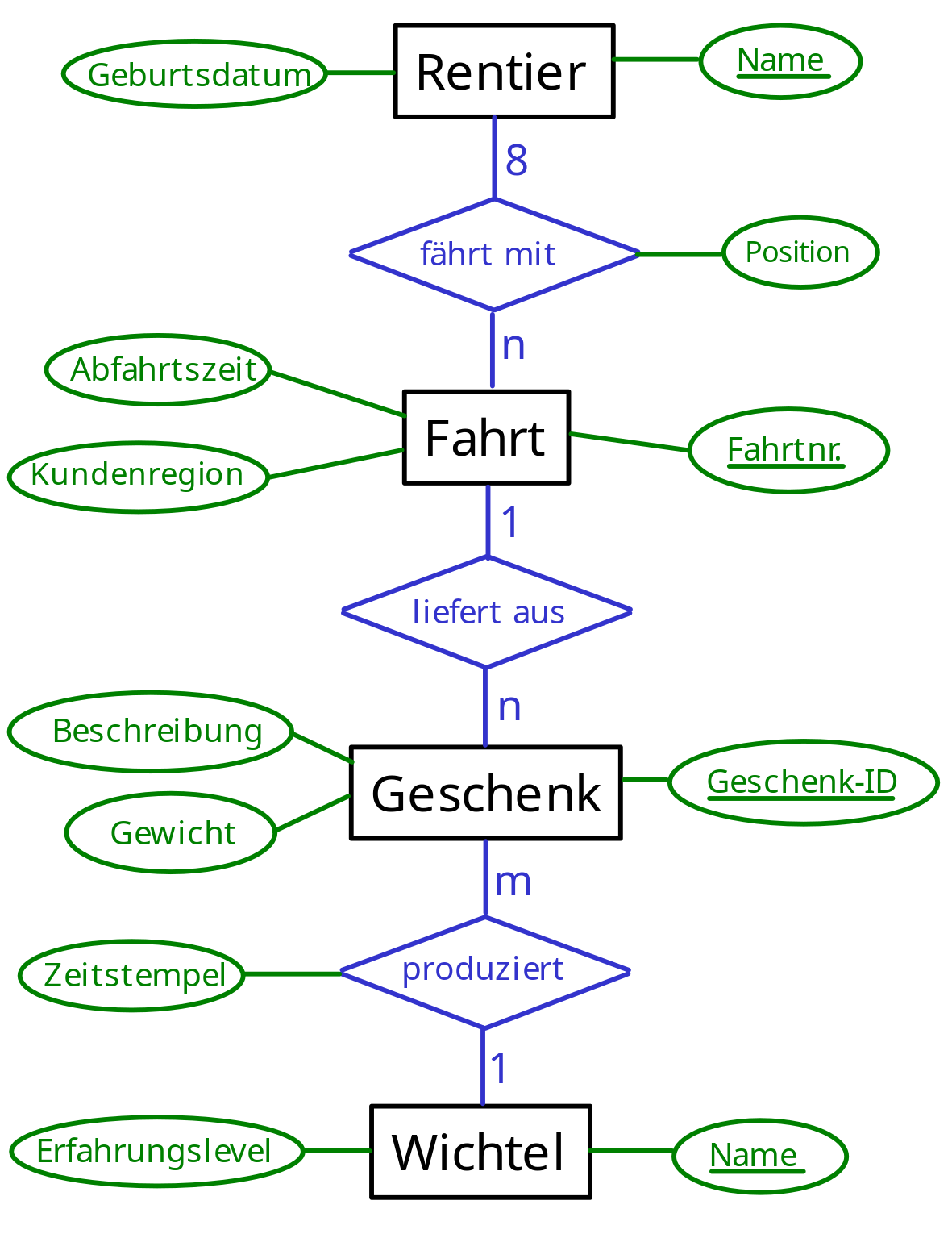

Überführe das ER-Modell in ein relationales Modell. Alle im ER-Modell vermerkten Daten, und auch nur diese, sollen in den Tabellen des relationalen Modells enthalten sein.

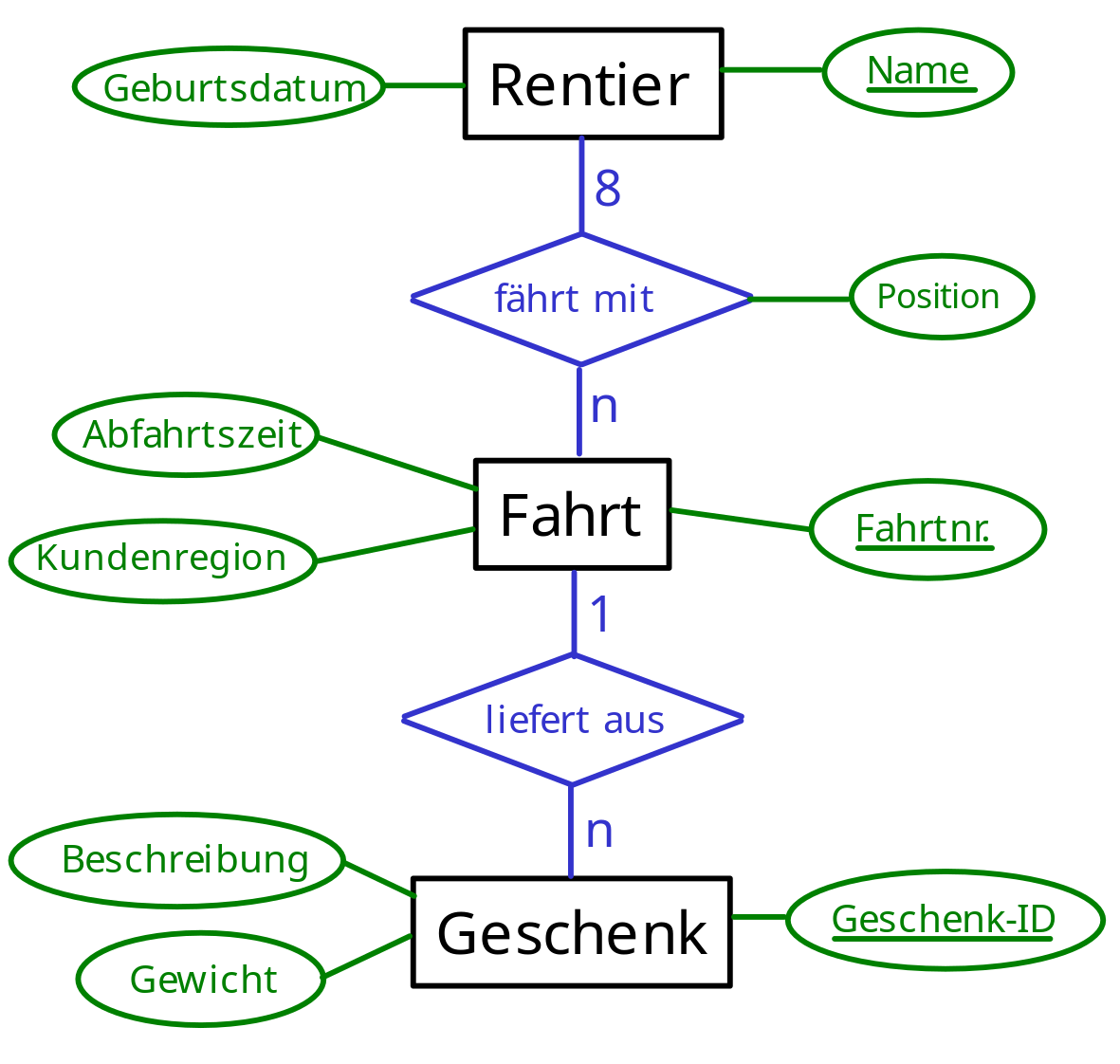

Überführe das ER-Modell in ein relationales Modell. Alle im ER-Modell vermerkten Daten, und auch nur diese, sollen in den Tabellen des relationalen Modells enthalten sein.
